全自動高速回轉式貼標機 方案書
一、直線式貼標機與回轉式貼標機的區別:
貼標機的輸送方式大體分為2種,一種是直線式,一種是回轉式;
直線式產量最高12000/小時(產量根據產品大小、標簽大小、貼標要求而定)直線式價格相應便宜3-10幾萬不等,回轉式貼標機高速貼標產量可達1.2萬-2.4萬/小時(產量和旋轉式貼標機貼標頭數有關),回轉式價格都是30萬往上,如何選擇還是根據自己的產量要求、價格預算而定。用戶可根據自己的產量需求來選擇貼標方式。

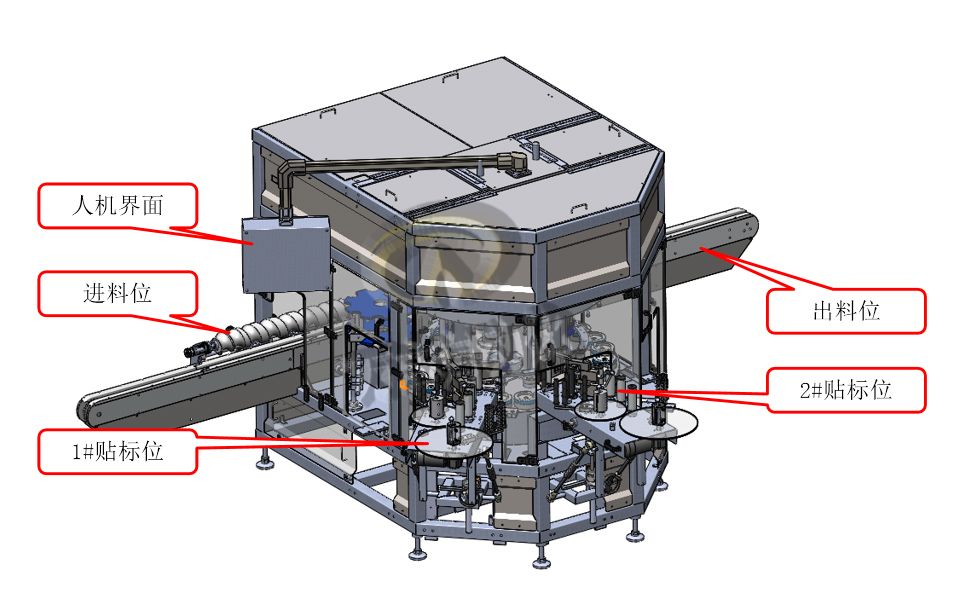

1.整體方案3D圖:
二、工作流程:

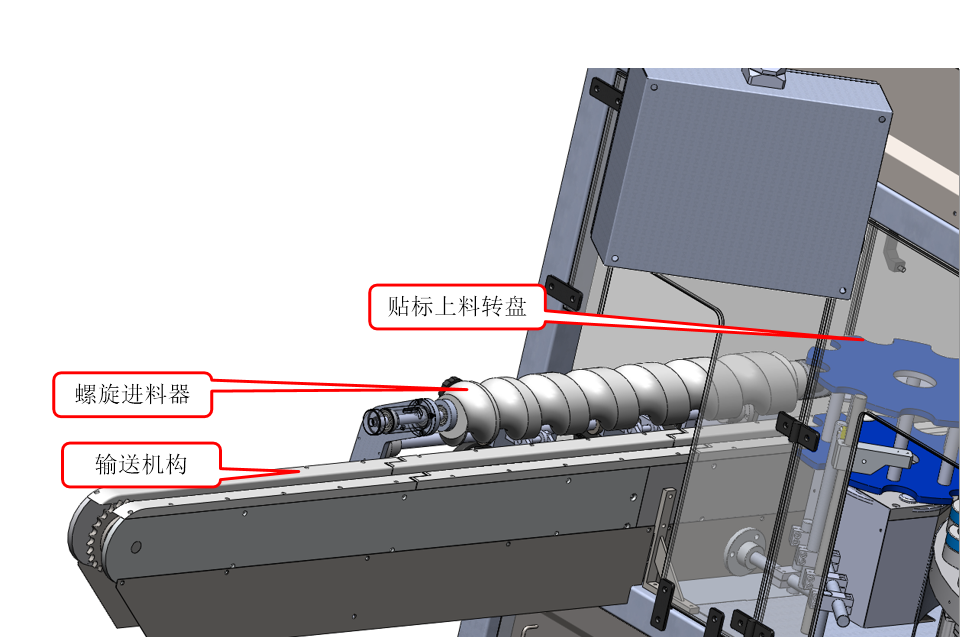

1.產品沿輸送帶進入螺旋進料器拉開間距
4.產品繼續向前到達2#貼標位,貼另一標簽

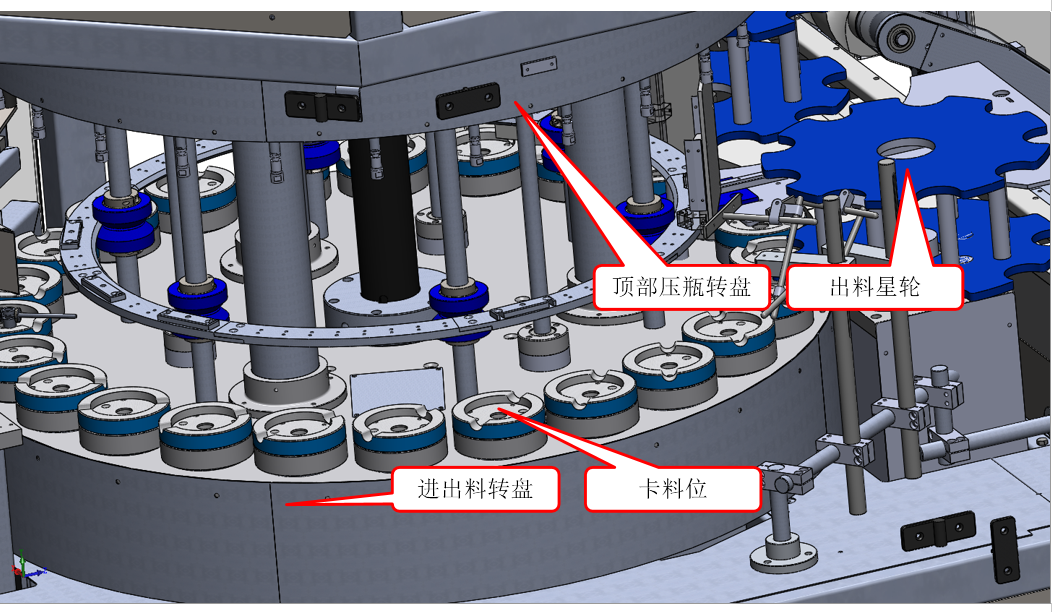

5.貼標完成後隨轉盤向後運動至出料星輪
6.出料星輪將產品逐個均勻撥出至出料輸送
7.產品沿輸送流至下工位作業
三、技術參數:
☆ 適用產品尺寸:依客戶要求訂做 ;
☆ 適用標簽尺寸:依客戶要求訂做;
☆ 貼標精度: ± 1mm
☆ 貼標效率:約200件/分
☆ 適用電源:220V/50HZ;
☆ 整機重量:約380KG
四、設備主要配置
|
主
要
機
構
配 置 |
機構名稱 |
數量 |
主要使用材料 |
機構名稱 |
數量 |
主要使用材料 |
|

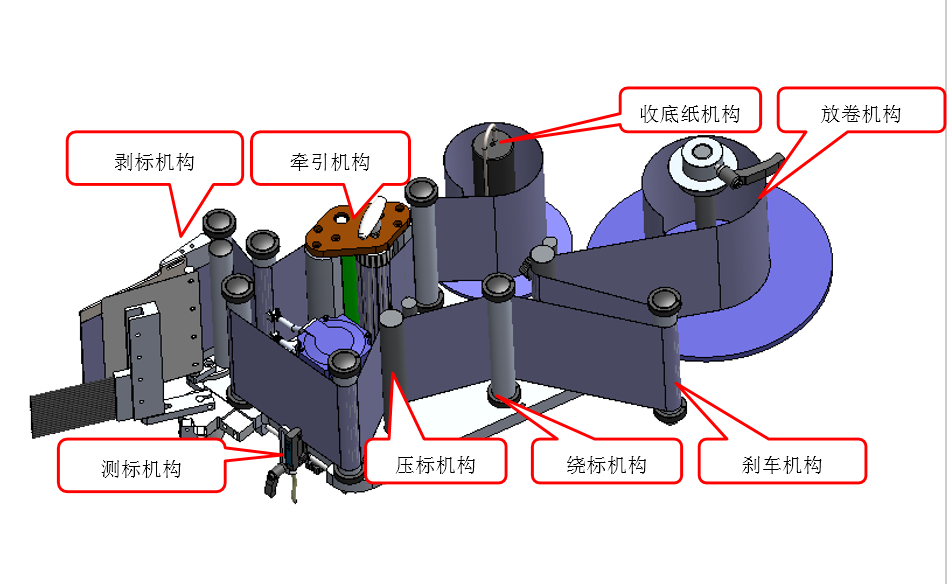

標頭機構 |
2套 |
鋁合金、鈑金烤漆 |
設備保護罩 |
1套 |
方通烤漆、亞克力 |
|
|
電箱機構 |
1套 |
方通烤漆、鈑金烤漆 |
人機界麵支架 |
1套 |
鈑金烤漆 |
|
|
輸送機構 |
1套 |
鋁合金、不鏽鋼 |
產品轉盤機構 |
1套 |
鋁合金、45#鋼、不鏽鋼 |
|
|
壓瓶轉盤機構 |
1套 |
鋁合金、45#鋼、不鏽鋼 |
星輪進出料機構 |
2套 |
賽鋼、鋁合金 |
|
|
主
要
電 氣 |
電氣名稱 |
數量 |
品牌 |
電氣名稱 |
數量 |
品牌 |
|
輸送電機 |
1套 |
明牌變頻電機+台安變頻器 |
測物電眼 |
若幹 |
德國西克/意大利蒂斯 |
|
|
PLC |
1套 |
日本鬆下 |
觸摸屏 |
1套 |
威綸7英寸 |
|
|
轉盤電機 |
1套 |
台達伺服 |
牽引電機 |
2套 |
台達伺服 |
|
|
產品旋轉電機 |
1套 |
台達伺服 |
測標電眼 |
2套 |
德國西克/意大利蒂斯 |
草莓视频在线观看18自動貼標機在訂製高速貼標機方麵,經驗豐富,不管是哪種方式都有做過非常多的案例,具體也可以進入網站www.bj-dt.com.cn點擊“訂製專機”查看部份案例,更多詳情或現場配套的案例視頻可以打全國免費客服熱線:400-8860822
